مزایای کلیدی کابل های ۴ رشته نسبت به تک رشته : راهنمای جامع برای مهندسان و متخصصان

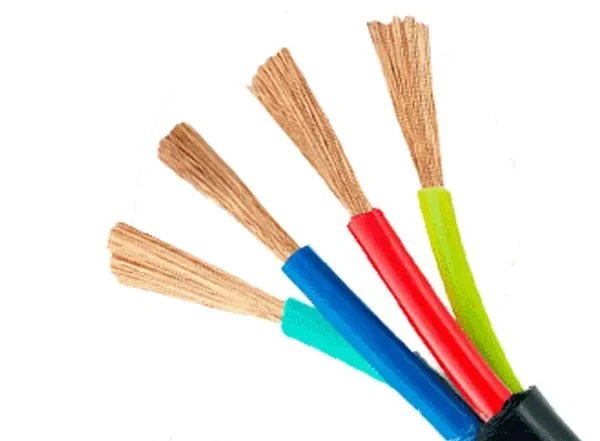

کابل 4 رشته

کابل 4 رشته به دلیل طراحی چندرشته‌ ای و قابلیت انتقال همزمان چند سیگنال یا بار الکتریکی، به طور قابل توجهی کارآمدتر و کاربردی‌ تر از کابل‌ های تک رشته در بسیاری از کاربردهای توزیع برق و انتقال سیگنال است.
این نوع کابل‌ ها معمولاً در تأسیسات صنعتی، سیستم‌ های روشنایی و شبکه‌ های ارتباطی مورد استفاده قرار می‌ گیرند.
با این حال، قیمت کابل 4 رشته معمولاً بالاتر از قیمت کابل‌ های تک رشته است. این افزایش قیمت به دلیل هزینه‌ های بالاتر مواد اولیه، طراحی پیچیده‌ تر و ویژگی‌ های عملکردی بهتر این کابل‌ ها می‌باشد. بنابراین، هنگام انتخاب کابل 4 رشته، باید به مزایای آن در برابر هزینه‌ های مرتبط توجه کرد.
همچنین قیمت کابل برق به عوامل متعددی بستگی دارد که می‌ تواند تأثیر قابل توجهی بر هزینه نهایی خرید آن داشته باشد. این عوامل شامل نوع مواد اولیه، کیفیت عایق، سطح مقطع هادی و طول کابل است. ک
در ادامه این مقاله به بررسی دقیق تر اصول عملکرد مزایا کاربردها استانداردهای مربوطه و نکات فنی مهم در مورد کابل های ۴ رشته خواهیم پرداخت.

مزایای کلیدی کابل های ۴ رشته

کابل های ۴ رشته نسبت به کابل های تک رشته مزایای متعددی ارائه می دهند که در ادامه به تفصیل به آنها می پردازیم :

• کاهش پیچیدگی نصب و صرفه جویی در فضا : استفاده از یک کابل ۴ رشته به جای چندین کابل تک رشته برای انتقال توان سه فاز یا مدارهای متعدد به طور چشمگیری پیچیدگی نصب را کاهش می دهد. نصب مسیریابی و مدیریت یک کابل ۴ رشته بسیار ساده تر و سریع تر از نصب و مدیریت چهار کابل تک رشته جداگانه است.
  این امر به ویژه در پروژه های بزرگ و پیچیده صنعتی که نیاز به کابل کشی گسترده دارند بسیار حائز اهمیت است. علاوه بر این استفاده از کابل های ۴ رشته باعث صرفه جویی قابل توجهی در فضا می شود.
  یک کابل ۴ رشته فضای کمتری نسبت به مجموع فضای اشغال شده توسط چهار کابل تک رشته اشغال می کند.
  این مزیت به ویژه در محیط های محدود مانند کانال های کابل سینی های کابل و تابلوهای برق که فضا یک عامل محدود کننده است بسیار مهم است.
• کاهش هزینه های مواد و نصب : اگرچه قیمت اولیه یک متر کابل ۴ رشته ممکن است کمی بیشتر از قیمت یک متر کابل تک رشته با ظرفیت مشابه باشد اما در مجموع استفاده از کابل های ۴ رشته می تواند منجر به کاهش هزینه های کلی پروژه شود. این کاهش هزینه ناشی از عوامل مختلفی است :
  • کاهش مقدار کابل مورد نیاز : برای انتقال توان سه فاز به جای سه کابل تک رشته فاز و یک کابل تک رشته نول تنها به یک کابل ۴ رشته نیاز است.
    این امر به طور مستقیم مقدار کابل مورد نیاز را کاهش می دهد.
  • کاهش هزینه های نصب : نصب یک کابل ۴ رشته به مراتب سریع تر و آسان تر از نصب چهار کابل تک رشته است. این امر منجر به کاهش زمان نیروی کار و در نتیجه کاهش هزینه های نصب می شود.
  • کاهش هزینه های جانبی : استفاده از کابل های ۴ رشته نیاز به بست ها اتصالات و سایر لوازم جانبی کمتری نسبت به کابل های تک رشته دارد که این امر نیز به کاهش هزینه های کلی کمک می کند.
• بهبود عملکرد و کارایی سیستم : کابل های ۴ رشته می توانند به بهبود عملکرد و کارایی سیستم های الکتریکی کمک کنند :
  • کاهش افت ولتاژ : در سیستم های سه فاز متعادل استفاده از کابل ۴ رشته با رشته نول می تواند به کاهش افت ولتاژ کمک کند.
    جریان نول در سیستم های متعادل بسیار کم است یا حتی صفر است. با این حال وجود رشته نول در کابل ۴ رشته می تواند به توزیع بهتر جریان و کاهش افت ولتاژ در صورت عدم تعادل بار کمک کند.
  • بهبود کیفیت توان : کابل های ۴ رشته با ارائه مسیرهای مجزا برای فازها و نول می توانند به کاهش تداخل الکترومغناطیسی (EMI) و بهبود کیفیت توان کمک کنند. این امر به ویژه در کاربردهای حساس مانند تجهیزات پزشکی و سیستم های کنترل دقیق حائز اهمیت است.
• افزایش ایمنی و قابلیت اطمینان : کابل های ۴ رشته به دلیل ساختار متراکم و غلاف بیرونی محافظ از ایمنی و قابلیت اطمینان بالاتری نسبت به کابل های تک رشته برخوردارند :
  • حفاظت فیزیکی بهتر : غلاف بیرونی کابل ۴ رشته از هادی های داخلی در برابر آسیب های فیزیکی رطوبت مواد شیمیایی و سایر عوامل محیطی محافظت می کند. این امر طول عمر کابل را افزایش داده و خطر خرابی و اتصال کوتاه را کاهش می دهد.
  • کاهش خطر آتش سوزی : در صورت بروز اتصال کوتاه یا اضافه بار غلاف بیرونی کابل ۴ رشته می تواند از گسترش آتش جلوگیری کرده و خطر آتش سوزی را کاهش دهد.
  • شناسایی و عیب یابی آسان تر : کابل های ۴ رشته به دلیل ساختار یکپارچه شناسایی و عیب یابی آسان تری نسبت به کابل های تک رشته دارند. در صورت بروز مشکل تشخیص و رفع عیب در یک کابل ۴ رشته نسبت به چهار کابل تک رشته جداگانه ساده تر و سریع تر است.

انواع کابل 4 رشته

کابل 4 رشته یکی از انواع کابل‌ های پرکاربرد در سیستم‌ های الکتریکی است که به دلیل طراحی چندرشته‌ای خود، توانایی انتقال بارهای الکتریکی و سیگنال‌ها را به طور همزمان دارد.
کابل 4 رشته در انواع کابل شیلدار، کابل هالوژن دار و کابل ضد حریق وجود دارد که هر کدام ویژگی و کاربرد خاص خود را دارند.
یکی از انواع مهم این کابل‌ ها، کابل ضد حریق است که به‌طور ویژه برای جلوگیری از انتشار شعله و کاهش خطرات ناشی از آتش‌سوزی طراحی شده است. این کابل‌ها معمولاً دارای عایق‌های مقاوم در برابر حرارت و مواد غیرقابل اشتعال هستند، که آن‌ها را برای استفاده در مکان‌های حساس و صنعتی مناسب می‌سازد. در نتیجه، کابل 4 رشته ضد حریق انتخابی ایمن و موثر برای پروژه‌های الکتریکی مختلف است.

کاربردهای صنعتی کابل های ۴ رشته

کابل های ۴ رشته به دلیل مزایای متعدد در طیف گسترده ای از صنایع و کاربردهای صنعتی مورد استفاده قرار می گیرند. برخی از مهم ترین این کاربردها عبارتند از :

• توزیع برق سه فاز در صنایع : صنایع بزرگ مانند کارخانه های تولیدی پالایشگاه ها نیروگاه ها و صنایع سنگین به طور گسترده از سیستم های برق سه فاز برای تامین انرژی ماشین آلات و تجهیزات پرقدرت استفاده می کنند.
  کابل های ۴ رشته به عنوان ستون فقرات سیستم توزیع برق سه فاز در این صنایع عمل می کنند و برق را از تابلوهای اصلی به تابلوهای فرعی و سپس به مصرف کننده ها منتقل می کنند.
• اتوماسیون صنعتی و رباتیک : در سیستم های اتوماسیون صنعتی و رباتیک کابل های ۴ رشته برای انتقال همزمان توان و سیگنال های کنترل به کار می روند.
  این کابل ها برای تغذیه موتورها سنسورها محرک ها و سایر اجزای اتوماسیون مورد استفاده قرار می گیرند و نقش حیاتی در عملکرد صحیح و هماهنگ سیستم های اتوماسیون ایفا می کنند.
• انرژی های تجدیدپذیر : در سیستم های انرژی های تجدیدپذیر مانند نیروگاه های خورشیدی و بادی کابل های ۴ رشته برای انتقال توان تولید شده از پنل های خورشیدی و توربین های بادی به اینورترها و سپس به شبکه برق استفاده می شوند. این کابل ها باید قادر به تحمل شرایط محیطی سخت و انتقال توان با راندمان بالا باشند.
• ساختمان های تجاری و مسکونی بزرگ : در ساختمان های تجاری و مسکونی بزرگ کابل های ۴ رشته برای توزیع برق سه فاز به واحدهای مختلف سیستم های تهویه مطبوع مرکزی آسانسورها و سایر تجهیزات پرمصرف استفاده می شوند. همچنین در سیستم های روشنایی پیشرفته و سیستم های مدیریت هوشمند ساختمان نیز کاربرد دارند.
• زیرساخت های حمل و نقل : در زیرساخت های حمل و نقل مانند راه آهن برقی مترو و فرودگاه ها کابل های ۴ رشته برای تامین برق سیستم های سیگنالینگ روشنایی تهویه و سایر تجهیزات الکتریکی مورد استفاده قرار می گیرند. قابلیت اطمینان بالای این کابل ها در این کاربردها از اهمیت ویژه ای برخوردار است.

اصول عملکرد کابل های ۴ رشته و تک رشته

برای درک کامل مزایای کابل های ۴ رشته ابتدا باید به اصول عملکرد کابل های تک رشته و ۴ رشته نگاهی دقیق تر بیندازیم.

کابل تک رشته: همانطور که از نامش پیداست کابل تک رشته از یک هادی منفرد تشکیل شده است که جریان الکتریکی را منتقل می کند.
این نوع کابل معمولاً برای کاربردهای ساده و تک فاز مانند روشنایی خانگی سیم کشی داخلی ساختمان ها و انتقال سیگنال های کنترل با جریان پایین استفاده می شود.
در سیستم های قدرت کابل های تک رشته به طور معمول برای اتصال به زمین سیم نول در سیستم های تک فاز یا به عنوان هادی فاز در کاربردهای خاص به کار می روند.

کابل ۴ رشته: کابل ۴ رشته از چهار هادی مجزا تشکیل شده است که هر کدام توسط عایق جداگانه پوشانده شده و سپس همگی در یک غلاف بیرونی مشترک قرار می گیرند.
این ساختار امکان انتقال همزمان چندین مدار الکتریکی را فراهم می کند. در سیستم های قدرت سه فاز کابل ۴ رشته به طور معمول برای انتقال سه فاز قدرت (سه هادی فاز) به همراه یک هادی نول یا زمین (رشته چهارم) استفاده می شود.
علاوه بر کاربردهای قدرت کابل های ۴ رشته در انتقال سیگنال های کنترلی و داده نیز کاربرد دارند به ویژه در مواردی که نیاز به انتقال همزمان چند سیگنال مجزا یا سیگنال های دیفرانسیلی باشد.

تفاوت کلیدی: تفاوت اساسی بین این دو نوع کابل در تعداد هادی های موجود در آنهاست. این تفاوت به ظاهر ساده تاثیرات عمیقی بر کارایی انعطاف پذیری و هزینه های سیستم های الکتریکی دارد.

استانداردهای بین المللی و کابل های ۴ رشته

استانداردهای بین المللی نقش مهمی در تضمین کیفیت ایمنی و عملکرد کابل های الکتریکی ایفا می کنند. تولیدکنندگان و کاربران کابل های ۴ رشته باید با استانداردهای مربوطه آشنا باشند و از آنها پیروی کنند. برخی از مهم ترین استانداردهای بین المللی مرتبط با کابل های ۴ رشته عبارتند از :

• IEC ۶۰۵۰۲ : این استاندارد بین المللی مشخصات کابل های قدرت با عایق اکسترود شده برای ولتاژهای نامی از ۱ کیلو ولت (Um = ۱.۲ کیلو ولت) تا ۳۰ کیلو ولت (Um = ۳۶ کیلو ولت) را تعیین می کند. این استاندارد به طور گسترده در سراسر جهان برای کابل های قدرت از جمله کابل های ۴ رشته مورد استفاده قرار می گیرد.
• IEC ۶۰۲۲۸ : این استاندارد بین المللی مشخصات هادی های کابل های عایق دار را تعیین می کند. این استاندارد شامل الزامات مربوط به جنس هادی ساختار هادی (رشته ای یا مفتولی) کلاس هادی و مقاومت هادی می باشد.
• IEC ۶۰۳۶۴ : این استاندارد بین المللی مجموعه ای از الزامات برای تاسیسات الکتریکی در ساختمان ها است. این استاندارد شامل بخش های مختلفی است که به جنبه های مختلف تاسیسات الکتریکی از جمله انتخاب کابل نصب کابل حفاظت از اضافه جریان و حفاظت در برابر شوک الکتریکی می پردازد.
• VDE ۰۲۷۶ : این استاندارد آلمانی مجموعه ای از الزامات برای کابل های قدرت و کابل های کنترل است که در آلمان و سایر کشورهای اروپایی به طور گسترده مورد استفاده قرار می گیرد. استاندارد VDE ۰۲۷۶ شامل مشخصات فنی دقیق برای انواع مختلف کابل ها از جمله کابل های ۴ رشته می باشد.

علاوه بر استانداردهای ذکر شده استانداردهای ملی و منطقه ای دیگری نیز برای کابل های ۴ رشته وجود دارد که بر اساس نیازها و مقررات خاص هر کشور یا منطقه تدوین شده اند.
مهندسان و متخصصان برق باید در هنگام انتخاب و نصب کابل های ۴ رشته به استانداردهای مربوطه توجه داشته باشند و از انطباق کابل ها با این استانداردها اطمینان حاصل کنند.

نکات فنی مهم در انتخاب و نصب کابل های ۴ رشته

انتخاب و نصب صحیح کابل های ۴ رشته برای اطمینان از عملکرد ایمن قابل اطمینان و کارآمد سیستم های الکتریکی بسیار مهم است. در اینجا به برخی از نکات فنی مهم در این زمینه اشاره می کنیم :

• محاسبه جریان بار و انتخاب سطح مقطع مناسب : اولین و مهم ترین گام در انتخاب کابل ۴ رشته محاسبه دقیق جریان بار مورد نیاز سیستم است. سطح مقطع کابل باید به گونه ای انتخاب شود که بتواند جریان بار را به طور ایمن و بدون گرم شدن بیش از حد تحمل کند. برای محاسبه سطح مقطع مناسب باید به عوامل مختلفی مانند جریان بار طول کابل روش نصب دمای محیط و افت ولتاژ مجاز توجه شود. جداول و نرم افزارهای تخصصی برای محاسبه سطح مقطع کابل در دسترس هستند.
• انتخاب نوع عایق و غلاف مناسب : نوع عایق و غلاف کابل باید با توجه به شرایط محیطی و کاربرد مورد نظر انتخاب شود. برای مثال در محیط های با دمای بالا رطوبت زیاد مواد شیمیایی خورنده یا احتمال آسیب فیزیکی باید از کابل هایی با عایق و غلاف مقاوم استفاده شود. انواع مختلفی از مواد عایق و غلاف برای کابل ها وجود دارد که هر کدام ویژگی ها و کاربردهای خاص خود را دارند. برخی از مواد رایج عبارتند از PVC XLPE EPR و لاستیک.
• توجه به روش نصب کابل : روش نصب کابل نیز بر انتخاب نوع کابل و سطح مقطع آن تاثیر می گذارد. روش های مختلف نصب کابل شامل نصب در هوا نصب در کانال نصب زیرزمینی و نصب روی سینی کابل می باشد.
  هر روش نصب شرایط حرارتی و مکانیکی متفاوتی را برای کابل ایجاد می کند که باید در انتخاب کابل در نظر گرفته شود. به عنوان مثال نصب کابل در هوا معمولاً شرایط خنک کننده بهتری را فراهم می کند و امکان استفاده از کابل با سطح مقطع کوچکتر را فراهم می کند.
• رعایت اصول کابل کشی و اتصالات : کابل کشی و اتصالات باید مطابق با استانداردهای مربوطه و دستورالعمل های سازنده انجام شود. شعاع خمش مجاز کابل فاصله بین بست های کابل روش های اتصال کابل ها به یکدیگر و به تجهیزات همگی باید به دقت رعایت شوند. اتصالات باید محکم ایمن و با کیفیت بالا باشند تا از ایجاد نقاط گرم افت ولتاژ و خرابی سیستم جلوگیری شود.
• آزمایش و راه اندازی پس از نصب : پس از نصب کابل های ۴ رشته باید آزمایش های لازم برای اطمینان از صحت نصب و عملکرد صحیح کابل ها انجام شود. این آزمایش ها ممکن است شامل تست عایقی تست پیوستگی هادی ها تست پلاریته و تست عملکرد سیستم باشد. انجام این آزمایش ها قبل از راه اندازی سیستم می تواند از بروز مشکلات احتمالی در آینده جلوگیری کند.

فناوری های پیشرفته در کابل های ۴ رشته

صنعت کابل سازی به طور مداوم در حال پیشرفت و نوآوری است و فناوری های جدیدی در طراحی و ساخت کابل های ۴ رشته به کار گرفته می شوند. برخی از این فناوری های پیشرفته عبارتند از :

• عایق های XLPE با عملکرد بالا : عایق های پلی اتیلن کراس لینک شده (XLPE) به دلیل خواص الکتریکی و حرارتی عالی به طور گسترده در کابل های قدرت مورد استفاده قرار می گیرند. تحقیقات و توسعه مداوم در زمینه مواد XLPE منجر به تولید عایق های XLPE با عملکرد بالاتر شده است که قابلیت تحمل دماهای بالاتر عمر طولانی تر و مقاومت بیشتر در برابر تخلیه جزئی را ارائه می دهند.
• کابل های مقاوم در برابر آتش : در بسیاری از کاربردها به ویژه در ساختمان های عمومی بیمارستان ها و صنایع حساس استفاده از کابل های مقاوم در برابر آتش ضروری است. این کابل ها در صورت بروز آتش سوزی به مدت زمان مشخصی به انتقال جریان ادامه می دهند و از خاموش شدن سیستم های حیاتی مانند سیستم های اعلام حریق سیستم های اطفاء حریق و روشنایی اضطراری جلوگیری می کنند. فناوری های جدید در زمینه مواد مقاوم در برابر آتش و طراحی کابل منجر به تولید کابل های مقاوم در برابر آتش با عملکرد بهبود یافته شده است.
• کابل های هوشمند : با پیشرفت فناوری های حسگر و ارتباطات مفهوم کابل های هوشمند در حال ظهور است. کابل های هوشمند مجهز به سنسورهای داخلی هستند که می توانند پارامترهای مختلفی مانند دما جریان ولتاژ و تنش مکانیکی را اندازه گیری کنند. اطلاعات جمع آوری شده توسط این سنسورها می تواند برای نظارت بر وضعیت کابل تشخیص زودهنگام مشکلات و انجام تعمیرات پیشگیرانه مورد استفاده قرار گیرد. کابل های هوشمند پتانسیل بالایی برای افزایش قابلیت اطمینان و کاهش هزینه های نگهداری سیستم های الکتریکی دارند.

نتیجه گیری

کابل های ۴ رشته به عنوان یک راه حل کارآمد اقتصادی و ایمن برای انتقال توان و سیگنال های الکتریکی جایگاه ویژه ای در صنایع مختلف یافته اند. مزایای متعدد این کابل ها نسبت به کابل های تک رشته آنها را به گزینه ای ایده آل برای بسیاری از کاربردهای صنعتی تجاری و مسکونی تبدیل کرده است. با درک اصول عملکرد مزایا کاربردها استانداردها و نکات فنی مهم در مورد کابل های ۴ رشته مهندسان و متخصصان برق می توانند سیستم های الکتریکی بهینه و قابل اعتمادی را طراحی و اجرا کنند. پیشرفت های مداوم در فناوری کابل سازی نویدبخش بهبود عملکرد و کارایی بیشتر کابل های ۴ رشته در آینده است.

پرسش های متداول کاربران (FAQ)

۱. آیا کابل ۴ رشته برای مصارف خانگی نیز مناسب است؟

بله کابل ۴ رشته در مصارف خانگی نیز کاربرد دارد به ویژه در سیستم های روشنایی پیشرفته سیستم های تهویه مطبوع مرکزی و برای تغذیه تجهیزات پرمصرف. همچنین در سیم کشی داخلی ساختمان های بزرگ و آپارتمان ها استفاده از کابل های ۴ رشته می تواند به کاهش پیچیدگی سیم کشی و صرفه جویی در فضا کمک کند.

۲. چگونه می توان سطح مقطع مناسب کابل ۴ رشته را محاسبه کرد؟

محاسبه سطح مقطع مناسب کابل ۴ رشته نیازمند در نظر گرفتن عوامل مختلفی مانند جریان بار طول کابل روش نصب دمای محیط و افت ولتاژ مجاز است. بهترین راه برای محاسبه دقیق سطح مقطع کابل استفاده از جداول و نرم افزارهای تخصصی موجود در استانداردهای کابل و راهنماهای مهندسی برق است. همچنین می توانید از مشاوره مهندسان برق متخصص در این زمینه بهره مند شوید.

۳. آیا استفاده از کابل ۴ رشته گران تر از کابل تک رشته است؟

قیمت اولیه یک متر کابل ۴ رشته ممکن است کمی بیشتر از قیمت یک متر کابل تک رشته با ظرفیت مشابه باشد. با این حال در مجموع استفاده از کابل های ۴ رشته می تواند منجر به کاهش هزینه های کلی پروژه شود. این کاهش هزینه ناشی از کاهش مقدار کابل مورد نیاز کاهش هزینه های نصب و کاهش هزینه های جانبی است. در بسیاری از موارد مزایای فنی و اقتصادی کابل های ۴ رشته هزینه اولیه بیشتر آنها را جبران می کند.
